Để điều chỉnh chính xác lưu lượng nước cài đặt sẵn trong bể chứa nước, hồ nước ở khu công nghiệp để phục vụ cho những mục đích, ứng dụng khác nhau, người ta thường sử dụng van phao thủy lực.

Vậy van phao thủy lực là gì? Có những ứng dụng nào? Cùng CNSG tìm hiểu ngay trong bài viết này nhé!

Van phao thủy lực là gì?

Van phao thủy lực là gì
Van phao thủy lực là gì

Van phao thủy lực tên tiếng anh Float valve, van này còn được gọi là van phao mặt bích.

Van phao thủy lực cũng là van công nghiệp chuyên dùng để điều chỉnh, kiểm soát mực nước trong các hồ nước khu công nghiệp, bể chứa nước,…đảm bảo cho mực nước bất kỳ trong một bể chứa ổn định giữ được mức nước chính xác nhất theo lưu lượng cài đặt sẵn.

Van phao cơ thủy lực vận hành theo cơ chế tự động, là dòng van tự động mở đóng theo mức nước lên xuống nên tác động vào phao. Hoạt động theo cơ chế thủy lực, điều khiển mực nước rất chính xác.

Cấu tạo van phao thủy lực

Cấu tạo của van phao
Cấu tạo của van phao

Van phao thủy lực hoàn chỉnh thường được tách thành hai bộ phận chính đó là:

  • Phần thân van phao cơ
  • Phần bóng phao cơ

Van phao

Thân van phao được làm từ chất liệu chính là gang cầu, lớp ngoài phủ sơn Epoxy. Van phao thủy lực được thiết kế đảm bảo được độ chắc chắn, chống lại sự ăn mòn.

Bộ phận chi tiết bên trong van phao này bao gồm ty van, lá van được làm từ inox hoặc cao su EPDM.

Hiện nay trên thị trường, van phao cũng có nhiều loại, tùy theo chất liệu và kiểu kết nối có: Van phao gang, van phao đồng, van phao inox, van phao nhựa,…

Xem thêm: [ NÊN XEM] thông tin về van điện từ

Bóng phao

Bóng van phao trong cấu tạo của van phao thủy lực được làm từ chất liệu inox, đây là dạng quả cầu thép không gỉ được làm kín và chứa không khí bên trong được kết nối với trục của van phao cơ.

Van phao mặt bích thủy lực Wonil của Hàn Quốc, AMG Malaysia, KBV Thổ Nhĩ Kỳ, Shinyi Đài Loan, Naning Trung Quốc,…là những loại có cấu tạo bóng phao nổi tiếng trên thị trường.

Nguyên lý hoạt động của van phao thủy lực

Khi mực nước trong bể xuống dưới mức giới hạn đã cài đặt, lúc này cần phao hạ xuống theo mực nước hiện tại làm cho van điều tiết mở cho phép dòng nước chảy vào bể, hồ chứa gọi là cơ chế mở van.

Khi mực nước trong bể dâng lên đẩy bóng phao lên, đến mức giới hạn đã cài đặt sẵn đẩy trục đóng đường ống dẫn lại, áp lực của dòng nước là van đóng, không cho nước qua đường ống chảy vào bể.

Ưu nhược điểm của van phao thủy lực

Ưu điểm Nhược điểm
  • Van phao hoạt động hoàn toàn tự động dựa vào áp lực của nước theo dạng thủy lực.
  • Đây được biết là loại van tính toán chính xác mực nước nhất cho các hệ thống lớn.
  • Van phao thủy lực được sử dụng cho các đường ống lớn từ DN50 – DN300, dễ dàng lắp đặt, cơ cấu chắc chắn
  • Van phao được kết nối với hệ thống mặt bích theo nhiều tiêu chuẩn JIS10K, BS, DIN, PN10, PN16, DIN PN16.
  • Giá thành rẻ và hợp lý
  • Dễ dàng thay thế, bảo trì, bảo dưỡng
  • Không có kích thước nhỏ từ DN15, DN20, DN25, DN32, DN40, DN50 (Chỉ có cho van phao cơ ren)
  • Van không dùng cho điều tiết , truyền dẫn lưu lượng
  • Không nên lắp van kiểu ngược hướng xuống đất

Hướng dẫn lắp đặt van phao

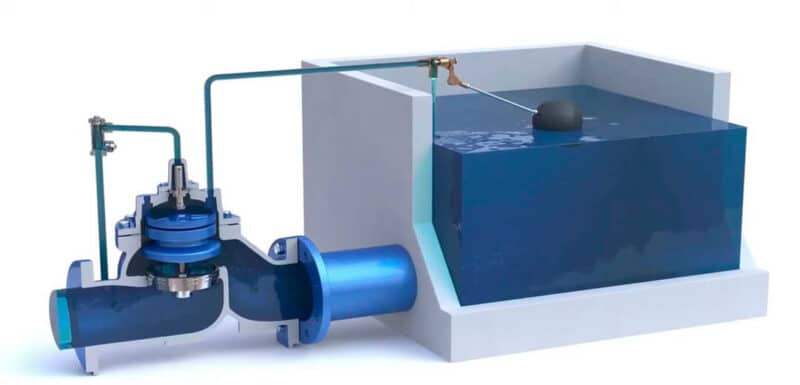

Cách lắp đặt van phao (1)
Cách lắp đặt van phao (1)

Đối với van lắp ren.

  • Việc lắp đặt van kiểu lắp ren tương đối đơn giản.
  • Van phao lắp ren thì được cấu tạo là ren ngoài. Nên yêu cầu về hệ thống đường ống phải là ren trong để có thể vào đường ống với van. Phải lắp đặt đường ống đầu cuối tương đương với mực nước muốn khống chế để để phao được ngắt.

Đối với van phao mặt bích.

  • Gắn van theo mũi tên đặt trên van cho thấy hướng dòng chảy.
  • Gắn các van cách ly (như van cổng,van  bướm,…) ở hướng ra vào để tắt nước trong đường dây được khuyến nghị để giảm bớt việc bảo trì van.
  • Để van hoạt động hiệu quả, người dùng nên sử dụng van xả khí trước van.
  • Tiến hành gắn cụm phao của van điều khiển mức phao đều đặn vào bể chứa. Van chính sẽ không hoạt động nếu cụm phao không ổn định.
  • Sau khi lắp ráp phao được gắn, lấy van bi mini đặt trên van chính. Khi van bi mini được đưa đến vị trí đóng, van chính sẽ tự đóng lại.
  • Các van điều khiển thủy lực là các van điều khiển làm việc với áp suất hệ thống. Trong thực tế, các van điều khiển mức phao không được là thủy lực, nó phải là phao cơ học trong các hệ thống mà áp suất vào bể chứa của chúng gần với 0 không.

Ứng dụng của van phao thủy lực

  • Van phao thủy lực được ứng dụng rất phổ biến trong các hệ thống tự động. Các hệ thống bể nước, bể bơi, hồ chứa thể tích lớn.
  • Ngoài ra van phao cơ được dùng cho các khu công nghiệp, hộ gia đình, khu chung cư cao tầng, hệ thống nước tòa nhà,…
  • Trong các ứng dụng trên van phao không dùng để đóng mở đường đi của lưu chất mà thay vào đó nó đóng mở đường đi thông hơi cho phép chất lỏng vào bể hoặc không.
