Ngày đăng: 03/01/2025

Xe nâng người là một trong những thiết bị phổ biến hiện nay. Vậy cấu tạo xe nâng người gồm có những bộ phận nào, ứng dụng ra sao, cùng tìm hiểu nhé!

Hiện nay để giải quyết các công việc trên cao, doanh nghiệp thường ưu tiên sử dụng xe nâng người. Đây là thiết bị được dùng để đưa con người đến những vị trí trên cao hoặc khó tiếp cận một cách an toàn và hiệu quả nhất. Vậy cấu tạo xe nâng người như thế nào, hiện nay có những loại xe nâng nào và ứng dụng ra sao? Tất cả những câu hỏi đó sẽ được CNSG giải đáp qua bài viết dưới!

Xe nâng người có những loại nào?

Hiện nay xe nâng người được chia làm nhiều loại, chẳng hạn như

  • Xe nâng người cắt kéo: Có cơ cấu liên kết gấp theo hình chữ X, hỗ trợ nâng hạ người lên xuống theo phương thẳng đứng. Thiết bị thường được sử dụng để vệ sinh công nghiệp, lắp đặt kính, vách - trần panel phòng lạnh,...

  • Xe nâng người thẳng đứng: Có cấu tạo cột trụ nhiều tầng, từ đó đem đến ngoại hình nhỏ gọn giúp thiết bị hoạt động dễ dàng ở những không gian có diện tích khiêm tốn.

  • Xe nâng Boom Lift: Được chia thành 2 loại là là Z boom (cần gấp khúc) và S boom (cần thẳng).

Với mỗi loại xe nâng người khác nhau sẽ có những cấu tạo khác nhau, từ đó đáp ứng được nhu cầu cụ thể của từng khách hàng. Tuy nhiên nhìn chung cấu tạo xe nâng người sẽ bao gồm những bộ phận như bánh xe, thân xe, sàn nâng, hệ thống thủy điện, hệ thống điện, hệ thống xử lý khẩn cấp,...

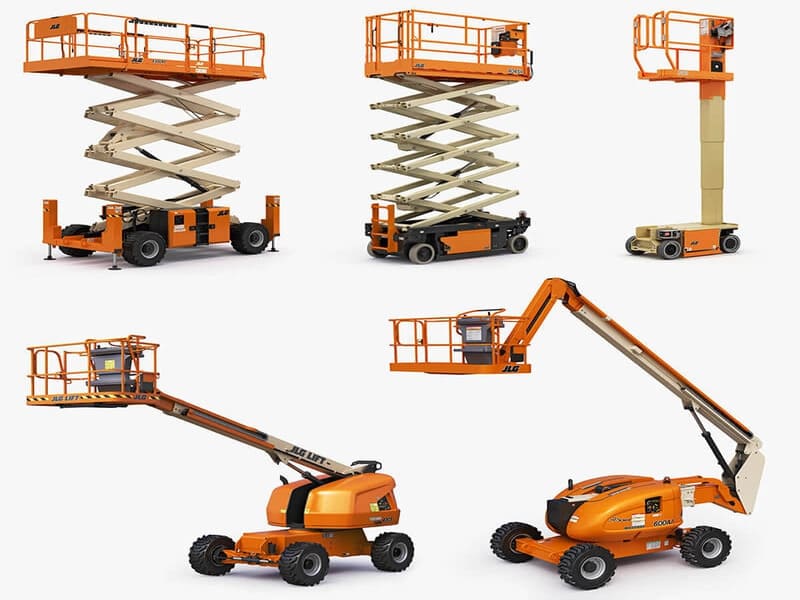

Hiện nay xe nâng người được chia làm nhiều dạng khác nhau, mỗi dạng sẽ có cấu tạo riêng biệt

Hiện nay xe nâng người được chia làm nhiều dạng khác nhau, mỗi dạng sẽ có cấu tạo riêng biệt

Cấu tạo đối với từng loại xe nâng người

Như đã nói, trên thị trường hiện nay có đa dạng các dòng xe nâng người, mỗi loại sẽ có sự khác nhau về cấu tạo. Dưới đây là cấu tạo xe nâng người đối với từng loại cụ thể:

Cấu tạo xe nâng người cắt kéo

Cấu tạo chi tiết của xe nâng người cắt kéo sẽ bao gồm các bộ phận sau:

  • Thân xe: Được làm từ thép giúp đem đến hiệu quả cao trong việc giữ thiết bị ổn định và không rung lắc. Phần thân của xe nâng người cắt kéo còn được thiết kế dưới dạng khoang để chứa các bộ phận khác như ắc quy, hệ thống điện và hệ thống thủy lực.

  • Bánh xe: Chất liệu chính được sử dụng để chế tạo bánh xe thường là cao su đặc. Chất liệu này được biết đến với độ ma sát cao, hạn chế sự trơn trượt, giúp xe dễ dàng di chuyển trên những địa hình phức tạp. Ngoài ra, bộ phận này còn được trang bị phanh điện/phanh thủy lực nhằm đảm bảo an toàn.

  • Thang nâng: Là bộ phận quan trọng trong xe nâng người cắt kéo, được thiết kế dưới dạng hình chữ X. Nhờ thiết kế đặc biệt này mà xe có độ ổn định khi nâng và khả năng chịu tải tốt hơn, đảm bảo an toàn cho con người.

  • Sàn thao tác: Thường được sản xuất bằng hợp kim nhôm hoặc thép. Sàn thao tác còn có phần lan can với chiều cao 1m có thể đóng mở, vừa đảm bảo an toàn cho con người, vừa đảm bảo sự nhỏ gọn, có thể tiếp cận những không gian khiêm tốn.

  • Ngoài ra, cấu tạo xe nâng người cắt kéo còn bao gồm hệ thống xử lý khẩn cấp, hệ thống an toàn và cảnh báo, hệ thống thủy lực, hệ thống điều khiển,...

Cấu tạo xe nâng người thẳng đứng

Dưới đây là những bộ phận quan trọng trong xe nâng người thẳng đứng:

  • Thân xe: Với chất liệu từ thép cao cấp đem đến độ bền cao, có khoang chứa ắc quy, hệ thống thủy lực ở dưới sàn.

  • Hệ thống điện - thủy lực: Cơ chế hoạt động chính của thang nâng người thẳng đứng, thường sử dụng điện áp 24VDC để hoạt động.

  • Bánh xe: Được sản xuất với chất liệu cao su đặc, giúp tăng độ ma sát, hạn chế sự trơn trượt.

  • Trụ nâng: Gồm các trụ thép chồng lên nhau theo phương thẳng đứng. Trụ nâng có thể nâng lên hạ xuống nhờ vào hệ thống thủy lực.

  • Sàn nâng: Được chế tạo từ thép có độ chắc chắn cao và được thiết kế thêm lan can để đảm bảo an toàn cho người được nâng.

  • Hệ thống an toàn và cảnh báo: Cấu tạo xe nâng người thẳng đứng còn có cảm biến đo độ nghiêng của thang. Nếu độ nghiêng vượt quá 3 độ, thiết bị cảm biến sẽ tự động ngắt chế độ nâng, từ đó đảm bảo an toàn.

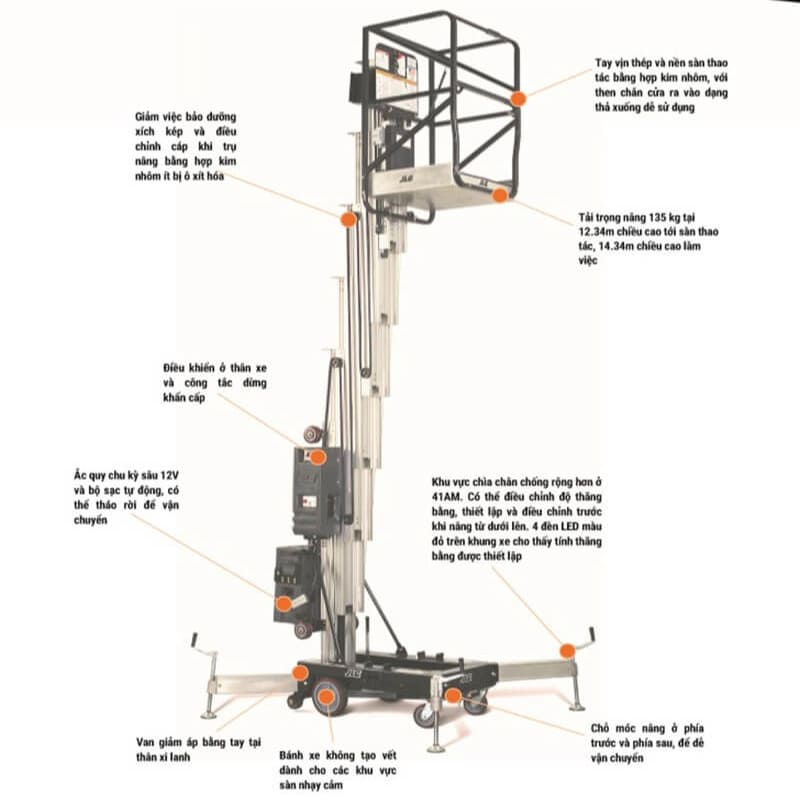

Xe nâng người thẳng đứng được trang bị thiết bị cảm biến nhằm đảm bảo an toàn cho người lao động

Xe nâng người thẳng đứng được trang bị thiết bị cảm biến nhằm đảm bảo an toàn cho người lao động

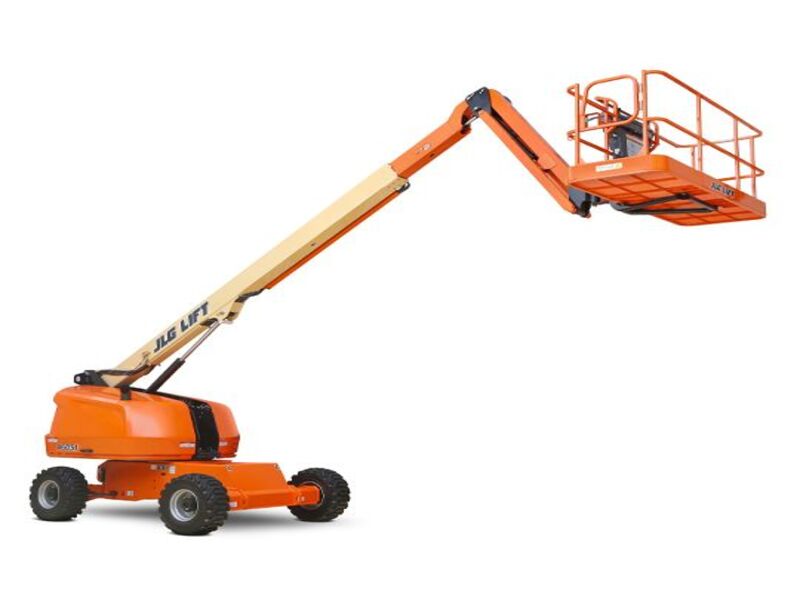

Cấu tạo của xe nâng Boom Lift

Xe nâng Boom lift có các bộ phận phức tạp hơn so với 2 loại trên. Dưới đây là cấu tạo xe nâng người Boom Lift chi tiết:

  • Thân xe: Có thiết kế khoang nhiên liệu với nhiệm vụ chứa ắc quy điện hoặc bình dầu diesel.

  • Cabin (lồng xe): Chất liệu chính được sử dụng để chế tạo bộ phận này là hợp kim nhôm hoặc thép. Ngoài ra, cabin còn được thiết kế với cửa ra vào và lan can cao 1m để đảm bảo sự an toàn cho con người.

  • Cần nâng: Gồm hai hoặc nhiều ống lồng với nhau tùy thuộc vào chiều cao của xe. Để cần nâng có thể hoạt động trơn tru và dễ dàng hơn, giữa những lớp ống lồng sẽ có thêm đệm trượt.

  • Hệ thống điều khiển: Được thiết kế với 2 chế độ là điều khiển trên và điều khiển dưới. Trong đó, điều khiển trên được lắp trên thân xe, có vai trò giúp xe xoay và nâng cần dễ dàng hơn. Điều khiển dưới lại được lắp ở sàn xe, chúng giúp xoay phần thân trên, cần nâng, sàn và di chuyển phương tiện.

  • Ngoài ra, trong xe nâng người boom lift còn có những bộ phận khác như hệ thống thủy lực, hệ thống an toàn, hệ thống cảnh báo, hệ thống xử lý khẩn cấp,...

Ứng dụng của xe nâng người

Hiện nay xe nâng người được ứng dụng trong rất nhiều lĩnh vực, điển hình có thể kể đến:

  • Ứng dụng trong công nghiệp đóng tàu.

  • Hỗ trợ sân bay, bến cảng hoặc sử dụng trong các kho, bãi chứa.

  • Hỗ trợ quản lý khu đô thị, khu công nghiệp, khu vui chơi - du lịch,...

  • Bảo dưỡng, sửa chữa hầm cầu, đường bộ, hệ thống điện, hệ thống chiếu sáng,...

Những ứng dụng thường thấy của xe nâng người

Những ứng dụng thường thấy của xe nâng người

Lời kết

Trên đây là những thông tin về cấu tạo xe nâng ngườiCNSG muốn gửi đến bạn đọc. Mong rằng qua những chia sẻ này, bạn đọc đã có thêm kiến thức về xe nâng người.
